Detaillering

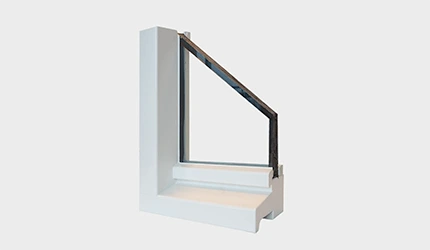

In de onderstaande bestanden is de binnendetaillering van het Red Grandis schuifpui weergegeven in PDF of DWG.

De detaillering van de vakvulling in PDF (dubbel glas):

Binnendetaillering – Schuifpui (schuivende deel)

Binnendetaillering – Schuifpui (vaste deel)

De detaillering van de vakvulling in PDF (triple glas)

Binnendetaillering – Red Grandis – triple glas schuifpui

De detaillering van de vakvulling in DWG:

Red Grandis 67x138_schuifpui

Randdetails

Bij Toelevering Online heb je de keuze uit 4 verschillende muuraansluitingen:
– Kalksponning (standaard);
– Renovatiesponning;
– Stomp;
– Spouwlat.

Onderstaand hebben we alle mogelijke combinaties in PDF weergegeven, elk PDF geeft de boven-, onder- en zijaansluiting weer. Bij elk kozijn dat je samenstelt krijg je een werktekening met alle details.

Je hebt de keuze uit vier typen spouwlatten, de uitgangspunten zijn:
– Buitenspouwblad 100mm, negge 70mm;
– Spouwbreedte variabel, namelijk 100 mm, 120 mm, 140 mm of 160 mm.

Wij voorzien de spouwlat van DPC-folie.
